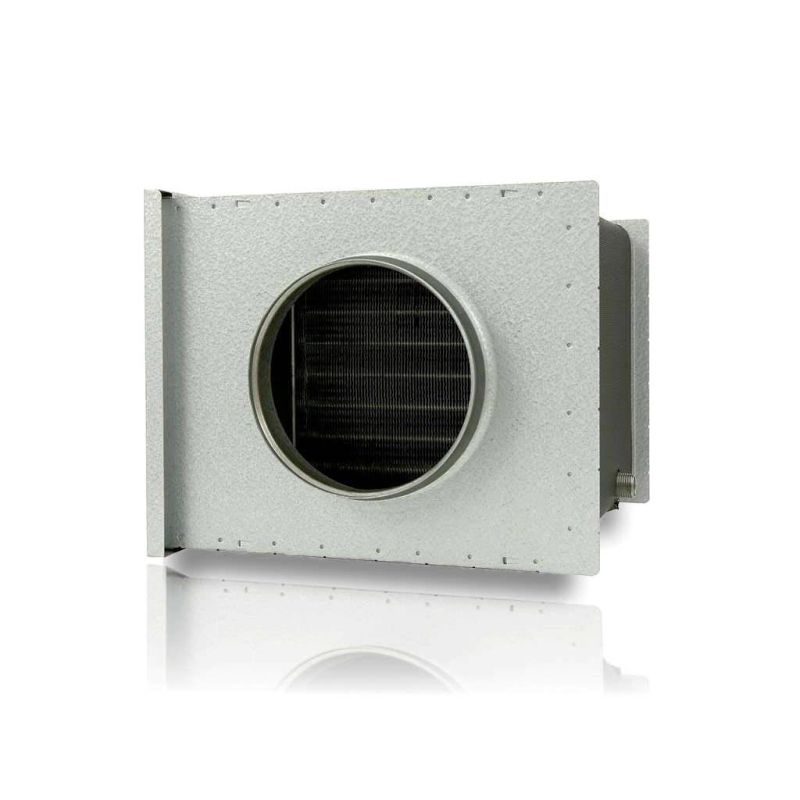

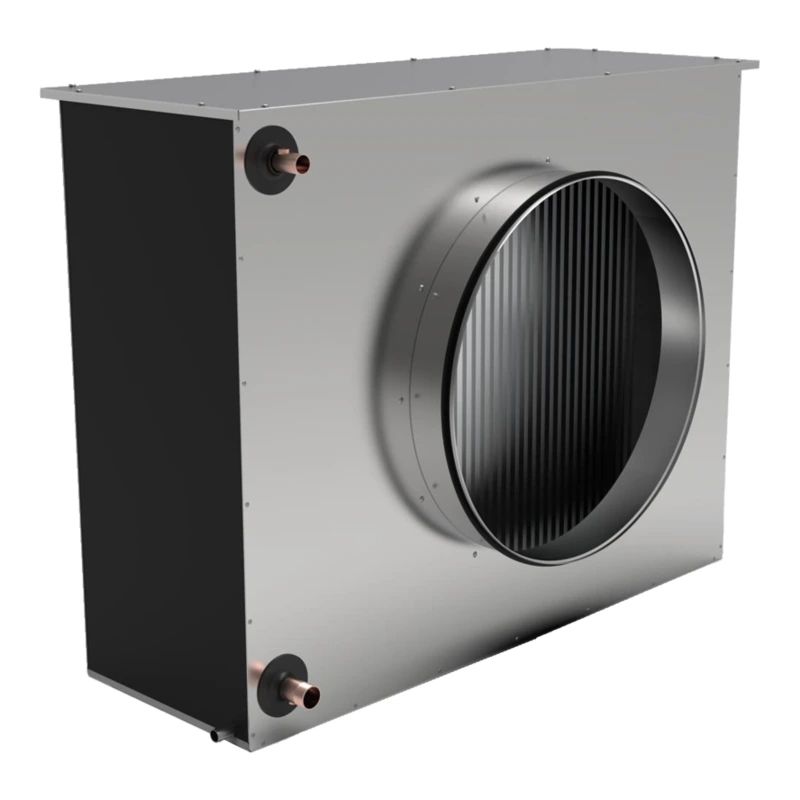

Воден канален охладител за кръгъл въздуховод VEAB CWK 315-3-2.5 – Ø315 мм 1410m3 1260L/PU 8.3KW

CWK 315-3-2.5 се монтира директно в кръгъл въздуховод и използва охладена вода като енергоносител. Това позволява въздухът, преминаващ през вентилационната система, да бъде охлаждан без необходимост от директно изпарителен фреонов топлообменник.

Конструкцията е създадена за лесна поддръжка – корпусът разполага с отваряем капак за инспекция и почистване, а кондензът се отвежда посредством тава от неръждаема стомана и дренажна връзка G½".

Технически характеристики

• Производител: VEAB
• Модел: CWK 315-3-2.5
• Тип: Канален воден охладител
• Предназначение: Охлаждане на вентилационен въздух
• Топлоносител: Студена / охладена вода
• Диаметър на въздуховода: Ø315 мм
• Брой редове на топлообменника: 3
• Стъпка на ламелите: 2,5 мм
• Тръбни връзки: Ø22 мм
• Дренаж за конденз: G½"
• Вътрешен обем на топлообменника: 1,61 l
• Максимално работно налягане: 1,0 MPa / 10 bar
• Монтаж: В хоризонтален въздуховод
• Топлообменник: Медни тръби с алуминиеви ламели
• Кондензна тава: Неръждаема стомана
• Връзки към въздуховода: С гумени уплътнения.

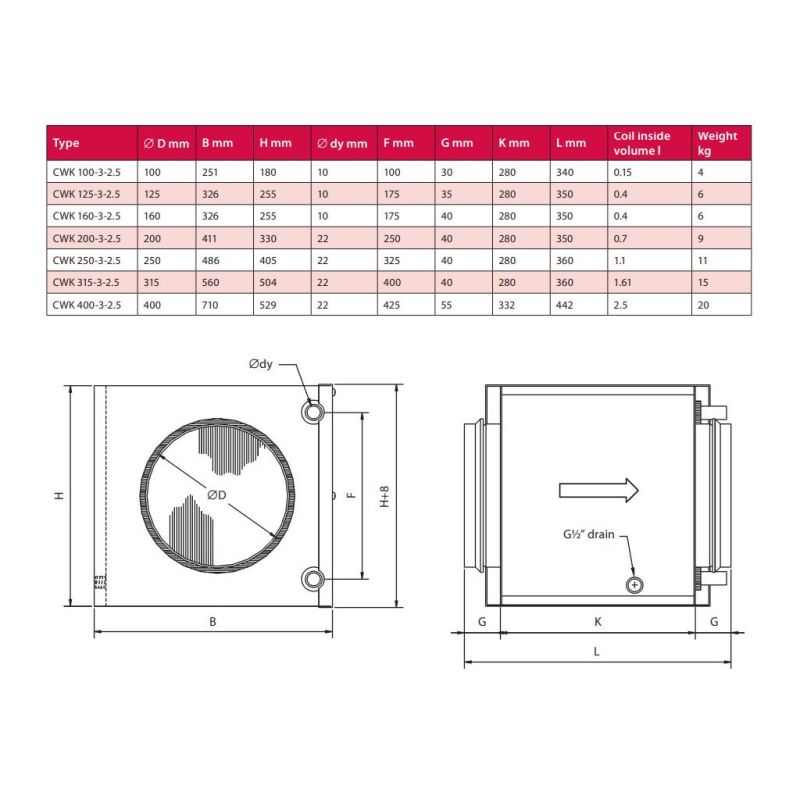

📐 Размери

Според актуалната техническа документация на VEAB за CWK 315-3-2.5:

💨 Охладителна мощност

Охладителната мощност не е една фиксирана стойност. Тя зависи от дебита и температурата на въздуха, неговата влажност, както и от температурата и дебита на студената вода.

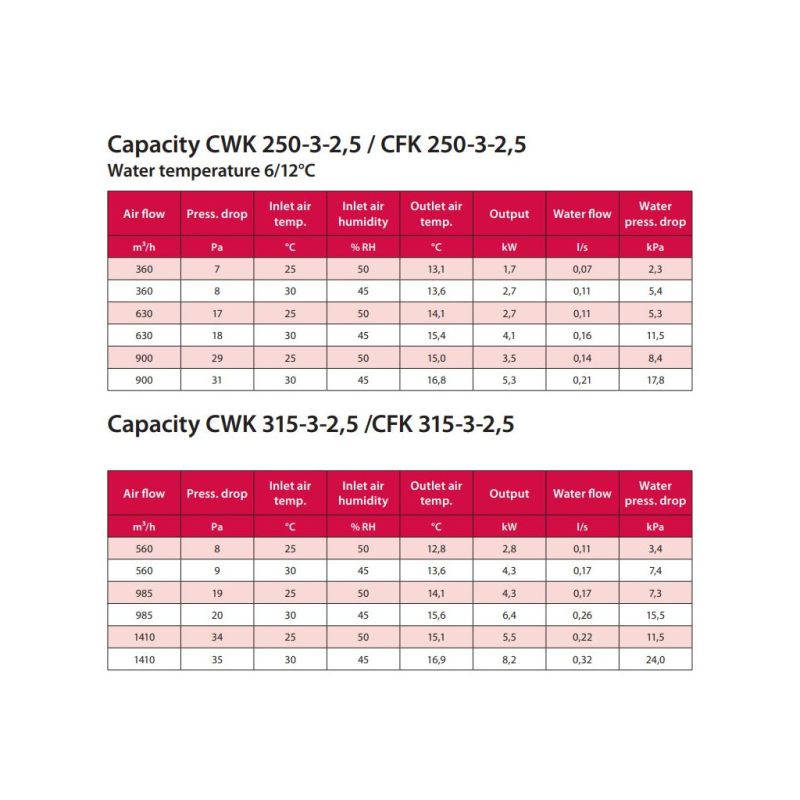

Например при вода 6/12°C, по таблица на VEAB дава следните ориентировъчни резултати за CWK 315-3-2.5:

Тези стойности са примерни проектни точки, а не постоянна мощност на продукта. За конкретна система VEAB препоръчва изчисляване според реалните параметри на въздуха и водата.

💧 Управление и автоматизация

Самият CWK представлява водно-въздушен топлообменник. За автоматично регулиране на температурата системата може да бъде допълнена с:

температурен контролер → датчик → управляващ вентил → сервозадвижка → защита от замръзване.

VEAB например посочва за CWK 315-3-2.5 двупътен вентил ZTV15-1.6 (Kvs 1.6) като подходящ вариант в своята таблица за подбор.

Това е важно за продуктовата страница – управляващите компоненти не трябва да се представят като стандартно включени, освен ако конкретната оферта изрично не го посочва.

💦 Отвеждане на конденза

При охлаждане на топъл и влажен въздух температурата на топлообменника може да падне под точката на оросяване и да се образува конденз.

Затова CWK е оборудван с тава от неръждаема стомана, която събира водата и позволява отвеждането ѝ чрез G½" дренажна връзка.

🛠️ Конструкция и поддръжка

Топлообменникът използва медни тръби и алуминиеви ламели, а корпусът е изработен от защитена метална ламарина. Отваряемият капак осигурява достъп до вътрешността за периодично почистване и инспекция.

Гумените уплътнения при кръглите присъединявания улесняват интегрирането му във вентилационната система.

Manual може да разгледате като кликнете върху надписа.

🏭 Подходящ за

VEAB CWK 315-3-2.5 е подходящ за:

• вентилационни и климатични системи;
• охлаждане на подавания пресен въздух;
• климатизация на отделни помещения и зони;
• оранжерии и контролирана среда;
• производствени и технически помещения;
• системи с чилър или друг източник на студена вода.

Производителят изрично посочва употреба както за охлаждане на вентилационния въздух, така и за индивидуално охлаждане на определени помещения или зони.

📦 Продуктова информация

Модел: CWK 315-3-2.5
Производител: VEAB Heat Tech AB
Диаметър: Ø315 мм
Гаранция: 24 месеца

⭐ Основни предимства

✔️ Професионален воден охладител за Ø315 мм въздуховоди
✔️ Работи със студена вода
✔️ 3-редов топлообменник
✔️ Медни тръби и алуминиеви ламели
✔️ Вградена неръждаема тава за конденз
✔️ Дренажна връзка G½"
✔️ Максимално работно налягане 10 bar
✔️ Отваряем корпус за лесно почистване
✔️ Възможност за автоматично температурно управление
✔️ Произведен от VEAB.
